Sonnenschutz mit Colmuspro

Sonnenschutzsteuerung

Die Sonnenschutzsteuerung dient zur automatischen und manuellen Regelung von Markisen und Jalousien. Ziel ist es, den Innenraum vor direkter Sonneneinstrahlung zu schützen und gleichzeitig den Komfort sowie die Energieeffizienz zu verbessern.

Über ein Zeitprogramm öffnen und schließen sich die Markisen und Jalousien. Zusätzlich kann über die Sonnenauf- und Sonnenuntergangszeiten das Öffnen und Schließen gesteuert werden. Es kann beispielsweise festgelegt werden, dass eine Stunde vor Sonnenaufgang die Markise herunterfährt und eine Stunde vor Sonnenuntergang wieder hochfährt.

Als Sicherheitsmaßnahme bei starkem Wind kann definiert werden, dass die Jalousien und Markisen automatisch hochfahren, sobald eine maximale Windgeschwindigkeit innerhalb einer Stunde überschritten wird.

Bei Regen wird die Markise ebenfalls zwangsweise eingefahren, um zusätzlichen Schutz zu gewährleisten.

Unabhängig von der automatischen Steuerung können Markisen und Jalousien jederzeit über eine Fernbedienung manuell bedient werden.

Verwendete Hardware

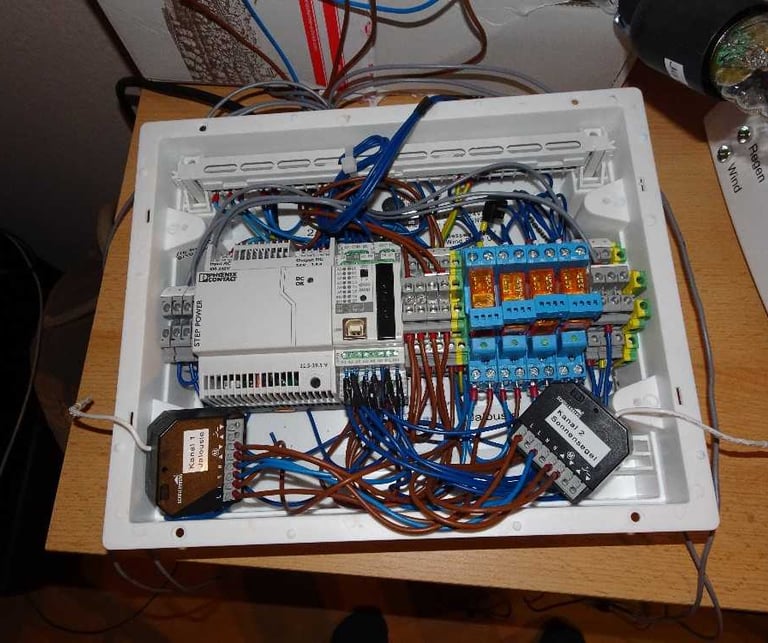

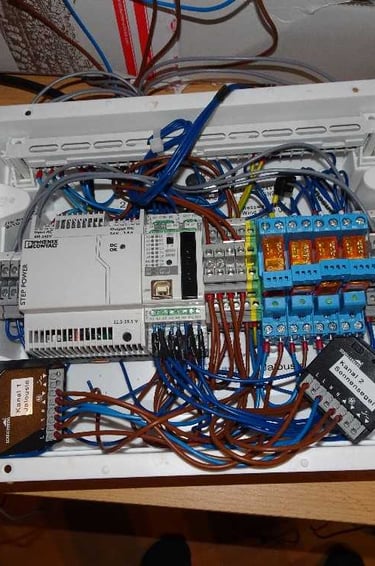

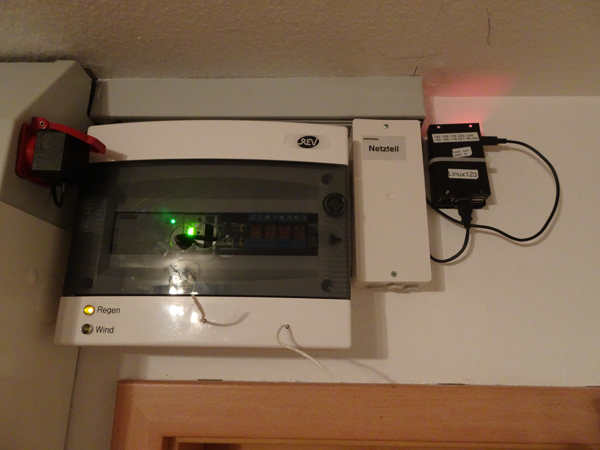

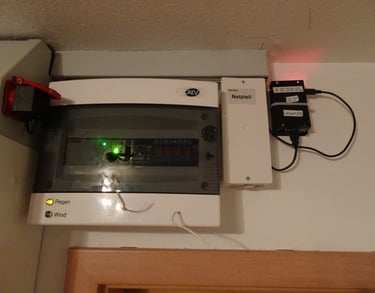

Es wird ein CONTROLLINO MINI® eingesetzt. Dabei handelt es sich um eine frei programmierbare, Arduino®-kompatible SPS-Steuerung.

Als zentrale Einheit dient ein Raspberry Pi 5, der sowohl die Steuerung als auch den Webserver übernimmt.

Eine Modbus-Wetterstation erfasst meteorologische Daten wie Außentemperatur, Windgeschwindigkeit und Luftfeuchtigkeit. Zusätzlich wird ein Regensensor eingesetzt. Die Kommunikation erfolgt über serielle Schnittstellen (RS485 bzw. RS232).

Für die manuelle Bedienung werden ein Funksender und ein Funk-Einbauschalter verwendet.

Software

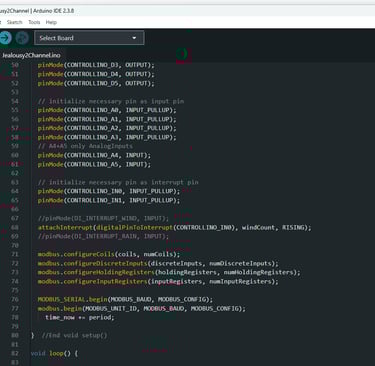

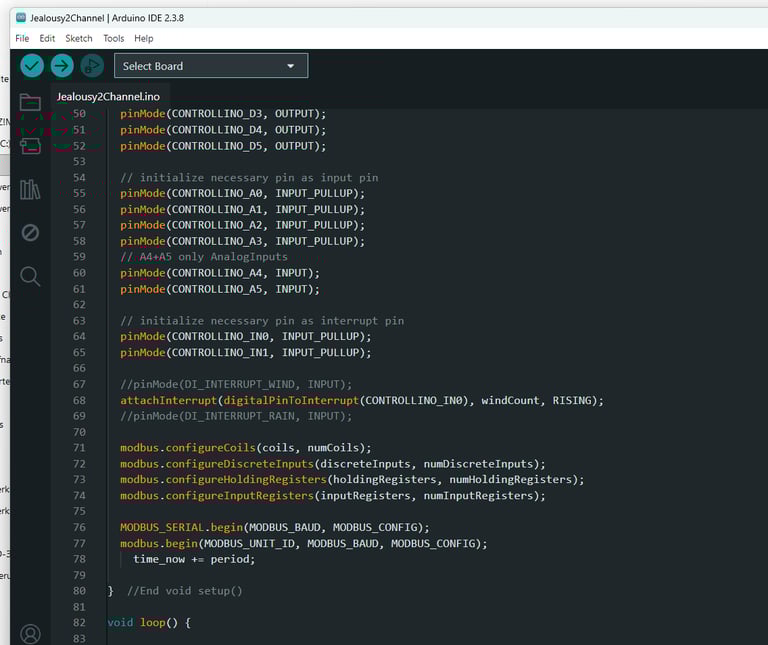

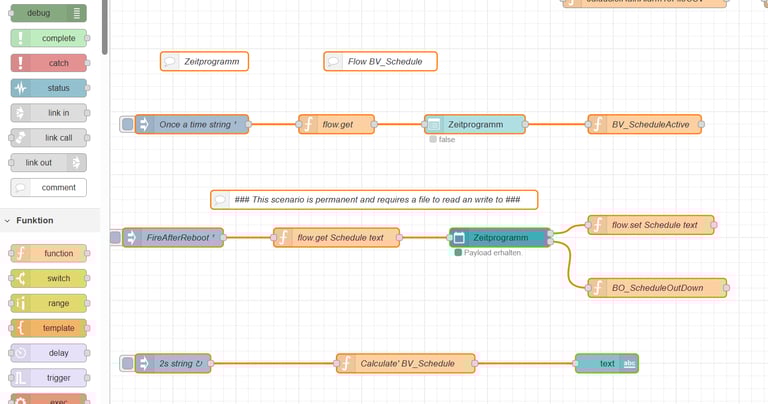

Die Software basiert auf Node-RED auf dem Raspberry Pi sowie der Arduino-IDE.

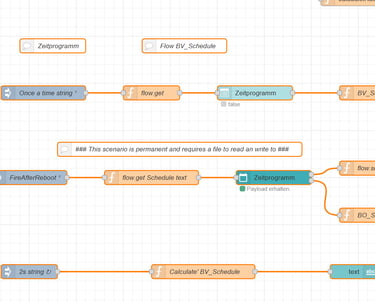

Der Controllino Mini® arbeitet als Modbus-RTU-Slave, während die Steuerungslogik auf dem Raspberry Pi über Node-RED realisiert wird.

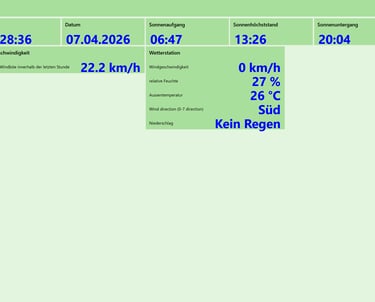

Übersicht

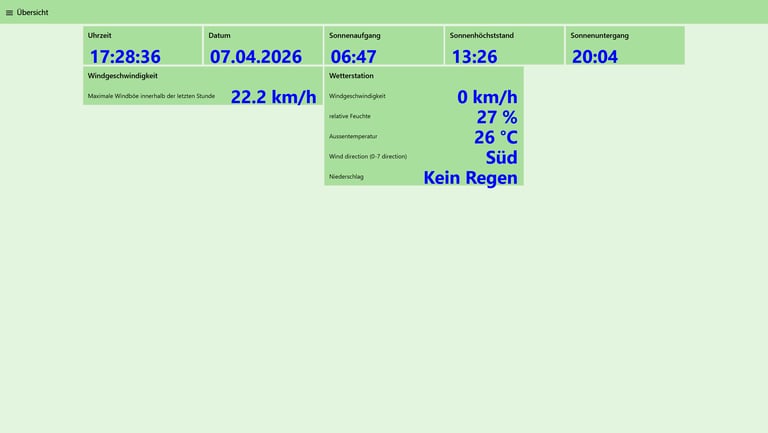

Anzeige von aktueller Uhrzeit und Datum sowie der Sonnenauf- und Sonnenuntergangszeiten. Diese werden über eine API ermittelt, wobei die Koordinaten des Standorts hinterlegt werden müssen. Mterologische Daten wie Aussentemperatur, Feuchte, Windgeschwindigkeit.

Jalousie und Markise

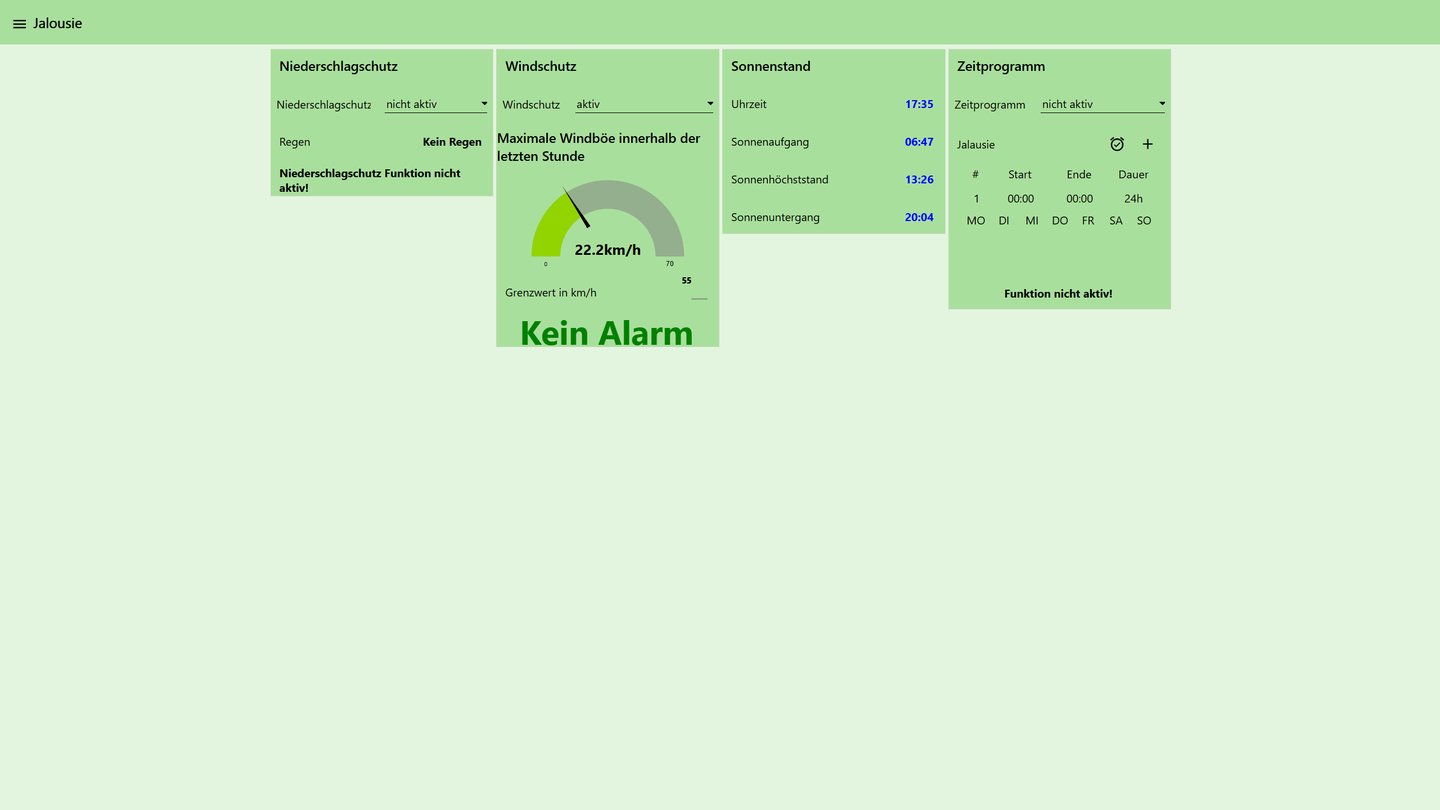

Niederschlagsschutz

Anzeige von aktueller Uhrzeit und Datum sowie der Sonnenauf- und Sonnenuntergangszeiten. Diese werden über eine API ermittelt, wobei die Koordinaten des Standorts hinterlegt werden müssen. Mterologische Daten wie Aussentemperatur, Feuchte, Windgeschwindigkeit.

Windschutz

Auch hier kann der Schutz aktiviert oder deaktiviert werden. Wird ein definierter Grenzwert der Windgeschwindigkeit überschritten, fahren die Anlagen automatisch hoch.

Sonnenstand

Bei der Inbetriebnahme müssen zunächst alle Parameter eingegeben werden.

Zeitprogramm

Ein- und ausschaltbares Zeitprogramm mit integrierten Funktionen für den Sonnenstand zur automatischen Steuerung.

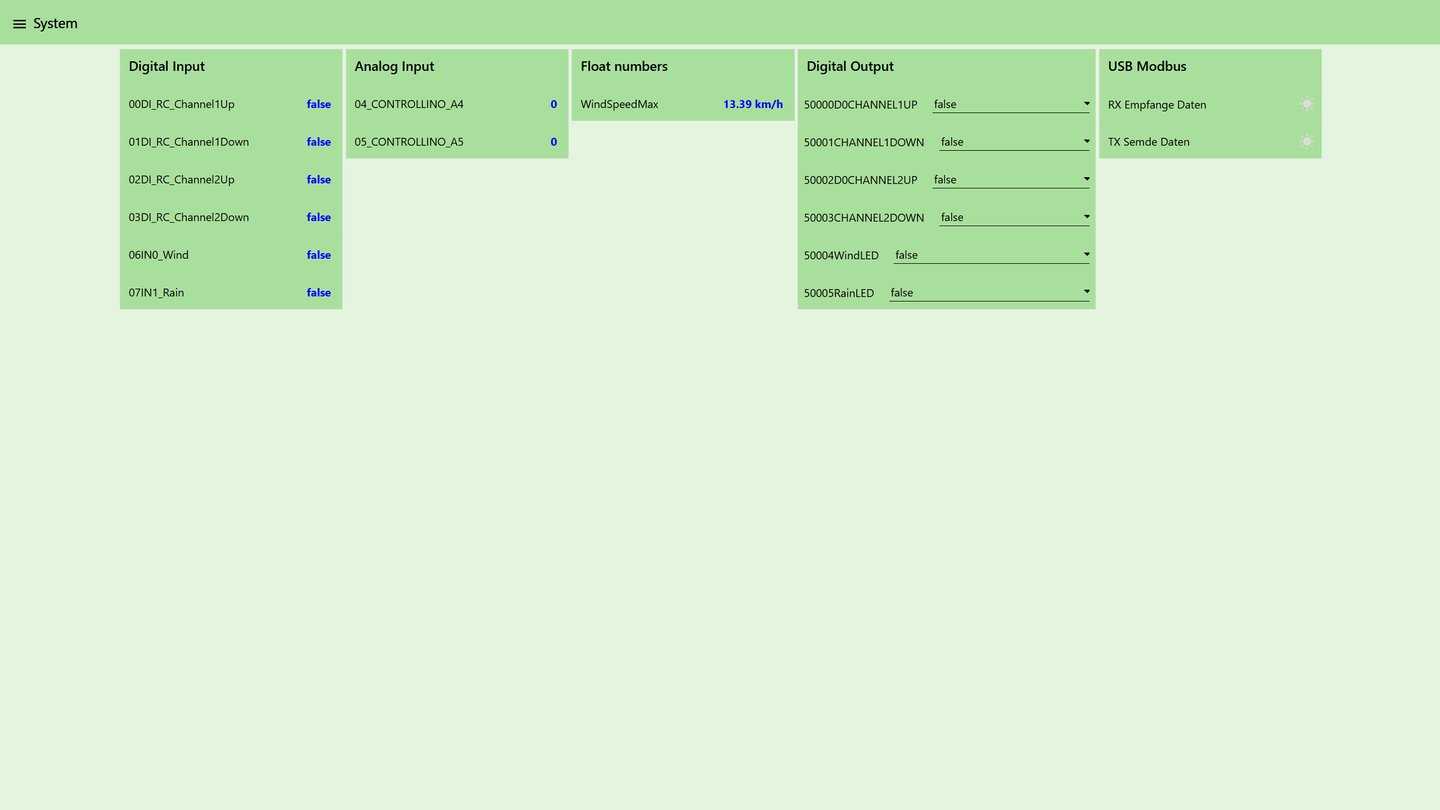

System

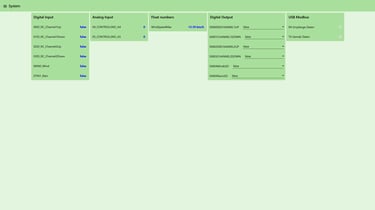

Bereich zur Anzeige von Systemdaten sowie zum Testen und Debuggen der Programmierung.
